Каналізаційна насосна станція потрібна там, де стічні води неможливо відвести самопливом: рельєф місцевості не забезпечує потрібного ухилу, будівля розташована нижче центральної каналізації або відстань до точки скидання занадто велика.
Але КНС — це не просто резервуар із насосом. Це комплексна система, до якої входять насосне обладнання, трубопроводи, запірна арматура, датчики рівня, автоматика, вентиляція та засоби аварійного сповіщення.
Тому точний підбір каналізаційної насосної станції починається не з вибору моделі насоса, а зі збору вихідних даних про об’єкт.
КНС починається не з насоса
Одна й та сама фраза «потрібна насосна станція для каналізації» може означати зовсім різні завдання.
Для невеликого комерційного об’єкта це може бути компактна станція з одним робочим насосом. Для житлового комплексу — двонасосна система з резервуванням і передаванням аварійних сигналів. Для підприємства — КНС у спеціальному виконанні, розрахована на агресивні, гарячі або сильно забруднені стоки.
Якщо підібрати обладнання лише за приблизною продуктивністю, можна отримати:
недостатній напір;
часті вмикання насосів;
засмічення робочого колеса;
переповнення резервуара під час пікового припливу;
застоювання стоків і появу запаху;
завищене енергоспоживання;
складне та дороге обслуговування.
Правильно спроєктована КНС повинна працювати у визначеній робочій точці, витримувати максимальний приплив стоків і зберігати працездатність у разі виходу одного насоса з ладу.
Звідки надходять стоки
Насамперед потрібно описати сам об’єкт. Це може бути:
приватний або багатоквартирний будинок;
житловий комплекс;
готель чи ресторан;
торговий або офісний центр;
лікарня чи навчальний заклад;
промислове підприємство;
котеджне містечко;
комунальний каналізаційний колектор.
Для житлових і громадських будівель витрату визначають з урахуванням кількості мешканців, працівників, відвідувачів та сантехнічних приладів. Для підприємств потрібні дані про технологічні процеси, змінність роботи й можливі залпові скиди.
Важливо враховувати не лише поточне навантаження. Якщо об’єкт розширюватиметься, до розрахунку потрібно додати перспективну витрату. Інакше через декілька років станція може перестати справлятися з фактичним припливом.
Яку витрату потрібно повідомити
Для проєктування КНС бажано надати:
середньодобову витрату стічних вод;
максимальну добову витрату;
максимальний годинний або секундний приплив;
графік надходження стоків протягом доби;
відомості про можливі залпові скиди;
перспективне збільшення навантаження.
Саме максимальний приплив впливає на потрібну продуктивність насосів. Середня витрата допомагає оцінити режим роботи станції та підібрати корисний об’єм резервуара.
Надто малий резервуар спричиняє часті пуски двигунів. Надмірно великий може призвести до тривалого перебування стоків, осідання забруднень і появи запаху. Тому правило «більший резервуар — надійніша КНС» працює не завжди.
Напір визначає не лише глибина резервуара
Насос повинен не просто підняти стоки до рівня землі, а транспортувати їх до точки скидання з урахуванням усіх гідравлічних втрат.
Для розрахунку потрібні:
позначка підвідного каналізаційного колектора;
рівень землі в місці встановлення КНС;
позначка точки скидання;
довжина напірного трубопроводу;
діаметр і матеріал труби;
профіль траси;
кількість поворотів, засувок і зворотних клапанів;
наявність верхніх точок та перепадів висот.
З цих даних визначають повний напір: геодезичний підйом плюс втрати у трубопроводі та місцевих опорах.
Якщо напір занижений, насос не забезпечить потрібну подачу. Якщо завищений — обладнання працюватиме поза оптимальною зоною, споживатиме більше електроенергії та швидше зношуватиметься.
Що саме перекачуватиме станція
Склад стічних вод безпосередньо впливає на тип робочого колеса та конструкцію насоса.
У технічному завданні потрібно зазначити:
побутові, комунальні, дощові чи виробничі це стоки;
чи містяться в них фекалії;
максимальний розмір твердих включень;
наявність волокон, серветок, тканини або паперу;
концентрацію піску та абразивних частинок;
можливу присутність жирів;
температуру рідини;
кислотність та хімічний склад;
імовірність утворення вибухонебезпечного середовища.
Ріжучий механізм не є універсальним рішенням для будь-якої КНС. Він доцільний, коли у стоках є волокнисті включення або потрібно транспортувати подрібнені стоки напірною трубою відносно невеликого діаметра.
Для значної витрати часто важливішими є вільний прохід, стійкість до засмічення та правильно підібране канальне або вихрове робоче колесо.
Які насоси можна застосовувати в КНС
Остаточну модель обирають за робочою точкою — необхідною подачею та напором. Водночас склад стоків визначає, яку серію варто розглядати.
HOMA Barracuda GRP
Моделі HOMA Barracuda GRP16, GRP20 і GRP26 оснащені ріжучою системою. Вони призначені для перекачування каналізаційних і фекальних стоків із волокнистими включеннями.
Такі насоси доцільно розглядати для:
напірної каналізації;
невеликих і середніх КНС;
об’єктів із довгим напірним трубопроводом;
систем, де потрібне попереднє подрібнення включень;
приватних, комерційних та інфраструктурних об’єктів.
Конкретна модель — GRP16, GRP20, GRP26 або потужніше виконання серії — визначається після гідравлічного розрахунку.
HOMA TP50
Моделі HOMA TP50M17/2, TP50M23/2 і TP50M26/2 використовують для перекачування стічних вод із твердими включеннями. Літера M у назві позначає виконання з канальним робочим колесом.
Серія підходить для:
КНС житлових і комерційних будівель;
побутових каналізаційних стоків;
промислових стічних вод із допустимими характеристиками;
систем, у яких важливий достатній вільний прохід.
Це рішення обирають, коли подрібнення не є обов’язковим, а пріоритетом залишається стабільне відведення стоків із включеннями.
HOMA TP70V
Моделі HOMA TP70V36/2 і TP70V50/2 мають вихрове робоче колесо. Їх можна розглядати для КНС із більшою витратою, а також для стоків із волокнистими, твердими або газовмісними включеннями.
Типові завдання:
комунальні каналізаційні станції;
житлові комплекси;
промислові об’єкти;
стоки зі складним або нестабільним складом;
системи, де важлива підвищена стійкість до засмічення.
Вихрове колесо зменшує безпосередній контакт включень із робочим колесом, але конкретне рішення потрібно перевіряти за характеристиками стоків і розрахунковою робочою точкою.
DAB Grinder FX
Моделі DAB Grinder FX 15.11, Grinder FX 15.15 і Grinder FX 15.22 обладнані подрібнювачем та призначені для каналізаційних вод із папером, текстильними й іншими волокнистими включеннями.
Їх застосовують у:
напірних каналізаційних системах;
КНС комерційних будівель;
системах із довгим напірним трубопроводом;
випадках, коли потрібен більший напір за відносно помірної подачі.
У лінійці є різні варіанти потужності, живлення, керування та вибухозахищеного виконання. Потрібну модифікацію визначають за проєктом.
DAB FEKA FXV
Моделі DAB FEKA FXV 20.15, FEKA FXV 20.22 і FEKA FXV 25.15 мають вихрове робоче колесо та призначені для відведення каналізаційних і сильно забруднених вод.
Їх доцільно розглядати для:
КНС житлових і громадських будівель;
побутових та комерційних стоків;
стаціонарного монтажу на автоматичній муфті;
систем, де важлива стійкість до засмічення.
Серія представлена у звичайному й вибухозахищеному виконанні. Необхідність ATEX-версії визначається умовами об’єкта та вимогами проєкту.
DAB FEKA FXC
Моделі DAB FEKA FXC 20.15 і FEKA FXC 25.15 мають канальне робоче колесо та вільний прохід 50 мм. Вони підходять для освітлених або забруднених вод без довгих волокон, а також для дощових і ґрунтових вод.
Цю серію можна використовувати в окремих системах водовідведення, але вона не повинна автоматично підміняти фекальний насос у КНС із великою кількістю серветок, тканини та інших довговолокнистих включень.
Один насос чи два
Для відповідальних об’єктів найчастіше передбачають два насоси: робочий і резервний. Автоматика почергово запускає агрегати, щоб їх напрацювання залишалося приблизно однаковим.
Під час пікового припливу система може вмикати обидва насоси, якщо такий режим закладено у проєкті. У разі несправності одного агрегату другий підтримує роботу КНС до проведення сервісу.
Кількість насосів залежить від:
категорії надійності об’єкта;
максимального припливу;
допустимого часу простою;
можливості швидкого сервісного обслуговування;
вимог замовника та проєктної документації.
Для водоканалів, житлових комплексів, лікарень і виробничих об’єктів резервування зазвичай є обов’язковою умовою безпечної експлуатації.

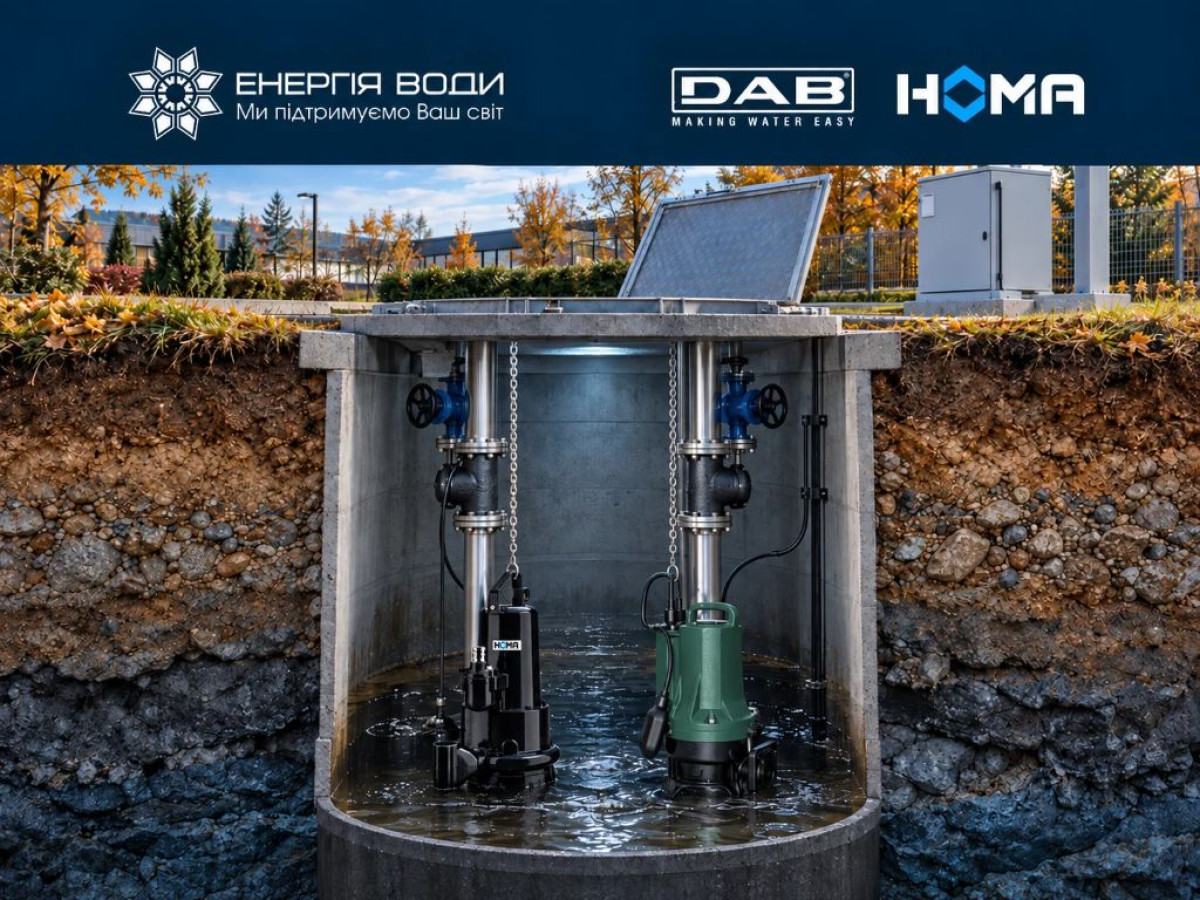

Що входить до комплектної КНС
ТОВ «Компанія «Енергія Води» може спроєктувати та укомплектувати каналізаційну насосну станцію під конкретний об’єкт.
Залежно від технічного завдання до складу КНС входять:
герметичний підземний резервуар;
один або декілька насосів DAB або HOMA;
автоматичні трубні муфти;
напрямні для підйому насосів;
внутрішні напірні трубопроводи;
зворотні клапани та запірна арматура;
датчики або перетворювач рівня;
шафа керування;
звукова та світлова аварійна сигналізація;
GSM- або диспетчерський модуль;
вентиляція;
люк, сходи та сервісний майданчик;
система захисту від спливання резервуара.
Комплектація залежить від глибини встановлення, кількості насосів, складу стоків, навантаження на люк, рівня ґрунтових вод і вимог до диспетчеризації.
Чек-лист для точного підбору КНС
Щоб інженери могли виконати розрахунок, бажано передати такі дані:
назву та призначення об’єкта;
адресу або місце встановлення;
тип і склад стічних вод;
середню та максимальну витрату;
максимальний годинний приплив;
позначку підвідного трубопроводу;
діаметр і матеріал підвідної труби;
позначку точки скидання;
довжину, діаметр і матеріал напірної траси;
схему або профіль трубопроводу;
рівень ґрунтових вод;
геологічні характеристики ділянки;
бажану кількість насосів;
параметри електроживлення;
вимоги до резервного живлення;
необхідність GSM-зв’язку або підключення до диспетчерської системи;
вимоги до вибухозахищеного виконання;
генеральний план, креслення або схему каналізаційної мережі.
Якщо частини цих даних немає, спеціалісти допоможуть сформувати опитувальний лист і визначити, які виміри потрібно провести на об’єкті.
Коли технічне завдання ще не готове
Розрахунок варто призупинити й уточнити дані, якщо:
продуктивність вказана без одиниць вимірювання;
відома лише глибина КНС, але немає точки скидання;
довжина напірної труби зазначена без її діаметра;
усі стоки названі просто «брудною водою»;
не врахований піковий або залповий приплив;
невідомий рівень ґрунтових вод;
не визначено, що станеться під час відключення електроенергії;
модель насоса обрана до розрахунку напору;
не передбачений доступ для обслуговування.
Такі прогалини безпосередньо впливають на діаметр резервуара, потужність насосів, тип робочого колеса, склад автоматики та загальну вартість станції.
Як отримати підбір КНС
Для попереднього розрахунку можна передати наявне технічне завдання, креслення каналізаційної мережі або заповнений опитувальний лист.
Інженери ТОВ «Компанія «Енергія Води»:
перевірять вихідні дані;
розрахують необхідну подачу та напір;
підберуть насоси DAB або HOMA;
визначать розміри резервуара;
сформують склад автоматики й арматури;
підготують пропозицію на комплектну КНС.
Надішліть технічне завдання або запросіть опитувальний лист — ми підберемо каналізаційну насосну станцію під реальні умови вашого об’єкта.
Наведені у статті моделі є прикладами можливого застосування. Остаточний вибір насоса виконується після гідравлічного розрахунку та перевірки складу стічних вод.
