Після кількох місяців простою система опалення не завжди запускається так, як очікує власник. Насос може гудіти, радіатори — нагріватися нерівномірно, у трубах з’являється шум, а котел швидко набирає температуру та зупиняється.
У такій ситуації не варто одразу робити висновок, що циркуляційний насос вийшов з ладу. Причиною часто стає повітря в системі, закрита арматура, забруднений фільтр, неправильний режим роботи або блокування ротора після тривалого простою.
Перед запуском опалення варто перевірити не лише сам насос, а всю ділянку системи, від якої залежить рух теплоносія.
Яку функцію виконує циркуляційний насос
Циркуляційний насос не нагріває воду. Його завдання — забезпечувати рух теплоносія між котлом, трубопроводами, радіаторами, теплою підлогою та іншими елементами системи.
Якщо циркуляція недостатня, тепло розподіляється нерівномірно:
- ближні до котла радіатори нагріваються сильніше за дальні;
- окремі приміщення залишаються холодними;
- котел часто вмикається та вимикається;
- у трубах і радіаторах виникає шум;
- система повільно виходить на робочий режим.
Але встановлення більш потужного насоса не завжди розв’язує проблему. Надлишковий напір також може спричинити шум, збільшення швидкості теплоносія, порушення гідравлічного балансу та зайве споживання електроенергії.
Тому насос потрібно підбирати не «із запасом», а відповідно до необхідної витрати, напору та гідравлічного опору системи.
Що перевірити перед першим осіннім запуском
1. Чи заповнена система теплоносієм
Циркуляційний насос з мокрим ротором не повинен працювати без теплоносія. Вода або підготовлена рідина в системі одночасно відводить тепло та змащує робочі елементи насоса.
Перед увімкненням потрібно перевірити:
- тиск у системі;
- відсутність витоків;
- заповнення трубопроводів і контурів;
- положення запірної арматури;
- стан розширювального бака;
- відповідність теплоносія вимогам виробника обладнання.
Робочий тиск визначається проєктом системи та вимогами котла. Орієнтуватися лише на універсальне значення не варто: для різних будинків і схем воно може відрізнятися.
2. Чи відкриті крани до та після насоса
Після ремонту, обслуговування або літнього простою один із запірних кранів може залишитися закритим.
Насос у такому разі може працювати, але циркуляції через систему не буде. Перед запуском потрібно переконатися, що арматура до і після насоса відкрита, а зворотний клапан не заблокований.
Якщо в системі встановлений фільтр грубого очищення, варто також перевірити його стан. Забруднений фільтр збільшує гідравлічний опір і може суттєво зменшити витрату теплоносія навіть за справного насоса.
Очищення фільтра виконують лише після відключення обладнання, перекриття арматури та зниження температури й тиску в системі.
3. Чи видалене повітря із системи
Одна з найпоширеніших причин шуму та нестабільної циркуляції після запуску опалення — повітря в трубопроводах, насосі, радіаторах або колекторах теплої підлоги.
На наявність повітря можуть вказувати:
- булькання в трубах;
- шум у насосі;
- холодна верхня частина радіатора;
- нерівномірне нагрівання контурів;
- періодичне зникнення циркуляції.
Перед повноцінною роботою системи потрібно видалити повітря через передбачені проєктом крани, автоматичні відвідники та колекторні групи.
У насосах DAB EVOSTA 3 передбачена функція автоматичного видалення повітря. Однак вона не замінює правильного заповнення та розповітрення всієї системи.
4. Чи не заблокований ротор після тривалого простою
Після кількох місяців без роботи ротор циркуляційного насоса може не запуститися через відкладення або забруднення теплоносія.
Сучасні насоси DAB EVOSTA мають технологію, яка зменшує ризик блокування після тривалого простою. Проте якщо насос не запускається, шумить або показує помилку, не потрібно багаторазово подавати на нього живлення.
Спочатку обладнання відключають від електромережі. Подальше розблокування або демонтаж необхідно виконувати за інструкцією конкретної моделі. Якщо немає відповідного досвіду, цю роботу краще доручити сервісному спеціалісту.
Не можна відкривати або демонтувати насос, поки система залишається гарячою чи перебуває під тиском.
5. Чи правильно встановлений насос
На корпусі насоса є стрілка, яка показує напрямок руху теплоносія. Вона повинна збігатися з фактичним напрямком потоку в трубопроводі.
Для циркуляційних насосів із мокрим ротором важливе також положення двигуна: вал має розташовуватися горизонтально. За неправильного монтажу ротор може недостатньо охолоджуватися та змащуватися, що скорочує ресурс обладнання.
Під час перевірки потрібно звернути увагу на такі моменти:
- напрямок стрілки на корпусі;
- горизонтальне положення вала;
- відсутність механічного навантаження від труб;
- герметичність з’єднань;
- доступ до панелі керування;
- відсутність теплоізоляції на електронному модулі.
Теплоізолювати можна лише ту частину насоса, для якої це дозволено виробником. Закривати електронний блок і панель керування не можна.
6. Чи відповідає електроживлення вимогам насоса
Перед запуском необхідно перевірити відповідність напруги та частоти мережі даним на табличці насоса, стан кабелю, захисного заземлення і з’єднань.
Для моделей DAB EVOSTA 2 та EVOSTA 3 передбачене однофазне живлення 230 В, 50/60 Гц. Підключення має виконуватися відповідно до інструкції виробника і чинних норм електробезпеки.
Якщо насос періодично вимикається, не запускається або показує помилку, проблема може бути не в гідравліці, а в якості живлення, контактах або підключенні.
7. Чи правильно обраний режим роботи
Електронний циркуляційний насос потрібно не лише встановити, а й правильно налаштувати. Робота на максимальному режимі не означає, що система працюватиме краще.
У сучасних насосах можуть використовуватися різні алгоритми регулювання.
Пропорційний перепад тиску зазвичай застосовують у радіаторних системах із термостатичними клапанами. Коли частина клапанів закривається, насос зменшує напір і споживання електроенергії.
Постійний перепад тиску може використовуватися в системах теплої підлоги, колекторних схемах та інших контурах, де потрібно підтримувати стабільний тиск за зміни витрати.
Постійна характеристика застосовується там, де системі потрібен заданий фіксований режим або електронний насос замінює традиційну модель із постійною швидкістю.
Остаточний режим залежить від схеми опалення, типу арматури, кількості контурів і розрахункової робочої точки.
Які циркуляційні насоси DAB можна розглянути
У прайсі Water Energy представлені як традиційні циркуляційні насоси, так і електронні моделі з автоматичним регулюванням.
DAB EVOSTA 2
EVOSTA 2 — енергоефективний електронний циркуляційний насос для побутових систем опалення та охолодження. Він підтримує режими пропорційного тиску, постійного тиску та постійної характеристики.
Максимальний напір моделей EVOSTA 2 40-70 становить до 6,9 м. У прайсі представлені версії з монтажною довжиною 130 і 180 мм:
Конкретну версію вибирають за необхідною робочою точкою, монтажною довжиною та приєднанням, а не лише за площею будинку.

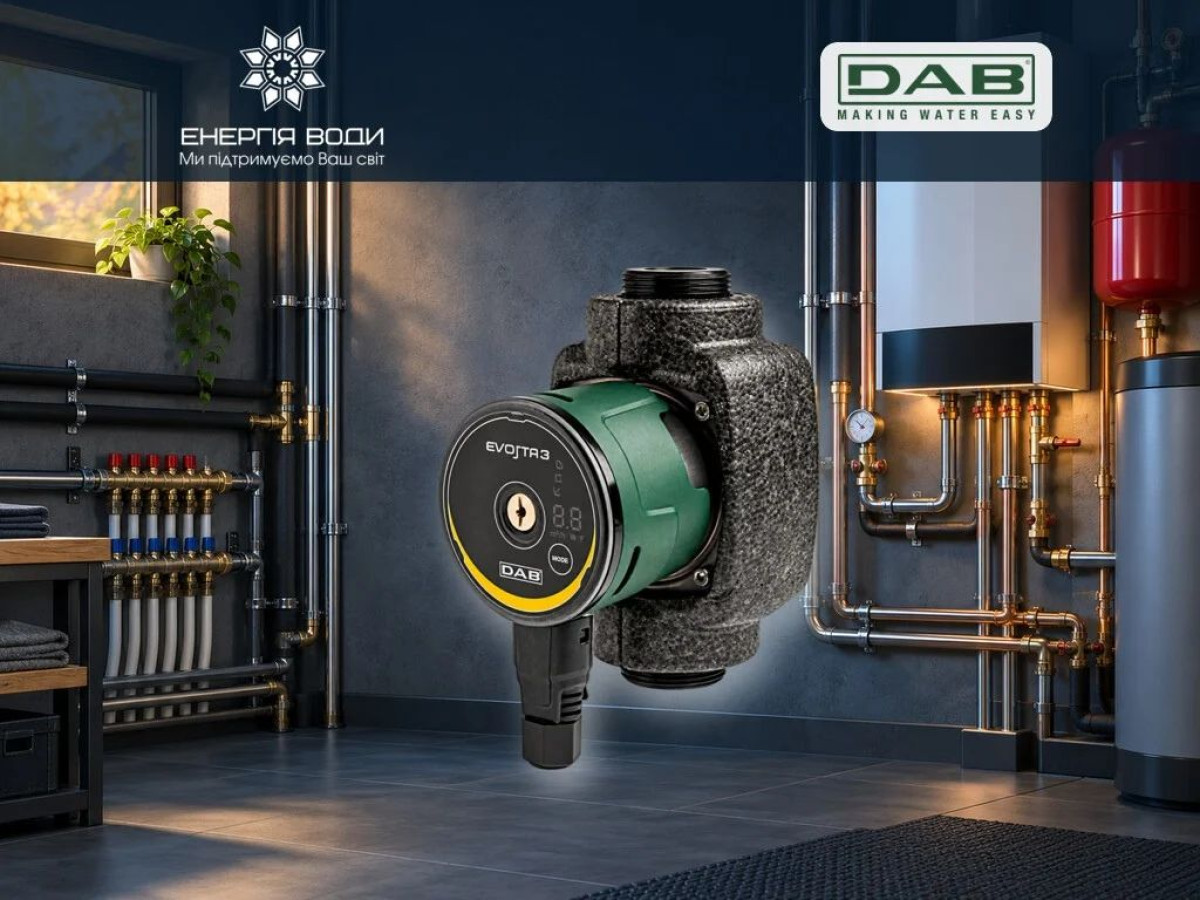

DAB EVOSTA 3
EVOSTA 3 має електронне регулювання, дисплей для контролю робочих показників, автоматичне видалення повітря та захист від сухого ходу.
Серія включає моделі з максимальним напором 4, 6 і 8 м, тому дозволяє точніше підібрати насос відповідно до характеристик системи:
Наявність цифри 40, 60 або 80 у назві не означає, що можна автоматично вибрати «більшу» модель. Насос має працювати в розрахунковому діапазоні системи.
DAB VA
У прайсі також представлені насоси серії DAB VA з монтажною довжиною 130 або 180 мм і різними варіантами приєднання. Наприклад:
- DAB VA 25/180, 1″;
- DAB VA 35/180, 1″;
- DAB VA 55/180, 1″;
Такі моделі доцільно розглядати, коли параметри системи та необхідний режим роботи вже відомі. Якщо насос підбирається для нової системи або замінює обладнання іншого виробника, потрібно додатково звірити характеристики, приєднання і монтажну довжину.
Для більших будівель, розгалужених систем, котелень та об’єктів зі змінним навантаженням у лінійці DAB передбачені електронні насоси EVOPLUS SMALL, EVOPLUS LITE та EVOPLUS.
[додати посилання на категорію циркуляційних насосів]
Чому не можна підбирати насос лише за площею будинку
Два будинки однакової площі можуть мати зовсім різні системи опалення. На вибір насоса впливають:
- довжина і діаметр трубопроводів;
- кількість радіаторів і контурів;
- наявність теплої підлоги;
- тип запірної та регулювальної арматури;
- гідравлічний опір теплообмінника;
- розрахункова витрата теплоносія;
- необхідний напір;
- тип і концентрація теплоносія;
- режим роботи системи.
Тому фрази «насос на 150 квадратів» недостатньо для технічно правильного підбору. Площа допомагає приблизно оцінити теплове навантаження, але не показує фактичний опір системи.
Коли потрібна діагностика спеціаліста
Варто звернутися до фахівця, якщо після запуску:
- насос не вмикається або періодично зупиняється;
- на дисплеї з’являється код помилки;
- обладнання сильно шумить або вібрує;
- тиск у системі постійно змінюється;
- котел швидко перегрівається;
- радіатори та контури нагріваються нерівномірно;
- насос працює на максимальному режимі, але циркуляції недостатньо;
- після заміни насоса проблема не зникла.
У такій ситуації заміна обладнання без діагностики може не дати результату. Причина може знаходитися в налаштуванні, забрудненні, повітрі, гідравлічному балансуванні або самій схемі системи.
Які дані потрібні для підбору циркуляційного насоса
Щоб спеціалісти Water Energy могли підібрати насос, бажано надати:
- тип системи опалення;
- модель і потужність котла;
- кількість радіаторів або контурів теплої підлоги;
- довжину та діаметр трубопроводів;
- тип теплоносія;
- параметри насоса, який був встановлений раніше;
- монтажну довжину та діаметр приєднання;
- опис проблеми, якщо йдеться про заміну;
- фотографію шильдика старого насоса.
На основі цих даних можна визначити необхідну робочу точку, підібрати відповідну модель і уникнути ситуації, коли насос формально підходить за розміром, але неправильно працює в конкретній системі.
Потрібно перевірити наявний насос або підібрати новий? Передайте спеціалістам Water Energy параметри системи — ми допоможемо визначити необхідні характеристики та запропонуємо відповідне обладнання.
