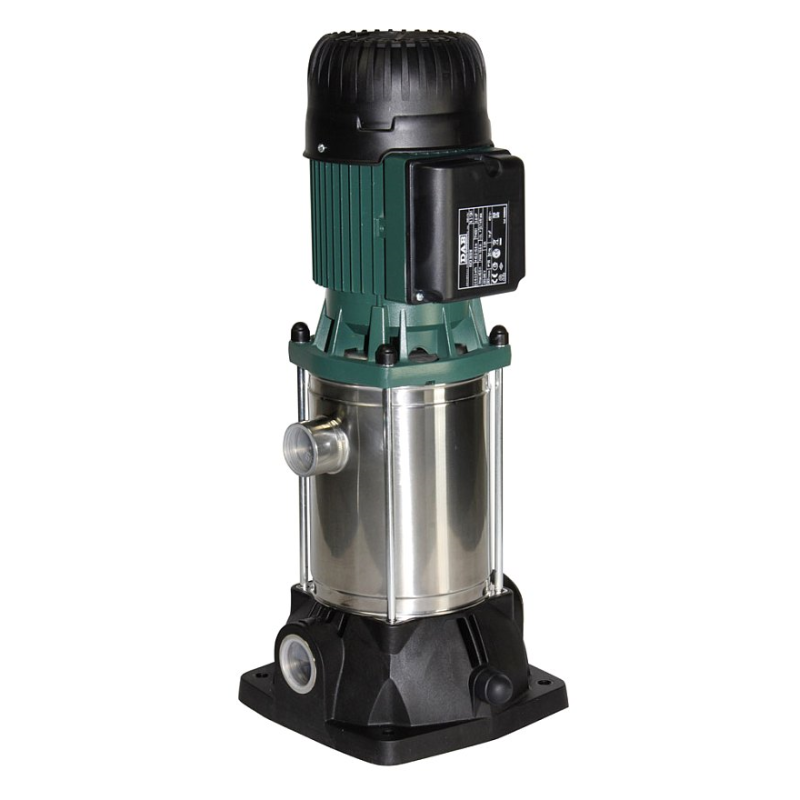

Багатоступеневий вертикальний насос KVCX 55/80 M (60183684)

KVCX 55/80 M — вертикальний насос багатоступеневого типу з рідинним охолодженням ротора, призначений для переміщення води або хімічно стабільних рідин у системах, де потрібна висота подачі до 76 м при об’ємному потоці до 9 м³/год. Модель працює від однофазної електромережі 220 В, споживаючи 1.9 кВт активної потужності. Насос застосовується для живлення фільтраційних вузлів, подачі в мембранні установки, перекачування конденсату, дозування реагентів, а також у локальних системах підвищення тиску з обмеженим гідравлічним об'ємом.

Робочі параметри

• Потужність: 1.9 кВт
• Живлення: 1×220 В / 50 Гц
• Максимальна витрата: 9 м³/год
• Максимальний напір: 76 м
• Частота обертання: 2800 об/хв
• Температурний діапазон рідини: 0…+40 °C
• Робочий тиск: до 12 бар
• Ступінь електрозахисту: IP55
• Клас термоізоляції: F
• Режим експлуатації: безперервний (S1)

Конструктивне виконання

• Гідравлічні елементи: багатоступенева система з технополімеру, армованого металевими вставками
• Вал: сталь AISI 316 з антикорозійним покриттям
• Зовнішній кожух: нержавіюча сталь AISI 316
• Ущільнення: торцеве, графіт/кераміка + EPDM
• Патрубки: G 1¼", розташовані не співвісно — монтаж виключно вертикальний
• Двигун: асинхронний, з мокрим ротором, охолодження рідиною
• Підшипники: герметичні, кулькові, з мастилом на весь термін служби

Система керування та захист

• Вимикач: не передбачено
• Захист: реалізується зовнішнім тепловим реле або пускачем
• Керування: зовнішнє — через реле тиску, рівня або частотний перетворювач
• Сумісність: з промисловими контролерами, датчиками та системами автоматизації

Сфери застосування

• Подача води в мембранні фільтраційні установки
• Перекачування конденсату між ємностями
• Дозування реагентів у водоочисних вузлах
• Живлення фільтраційних модулів
• Робота в системах підвищення тиску з фіксованими параметрами
• Подача демінералізованої або технічної води

Поведінка в експлуатації

KVCX 55/80 M забезпечує стабільну гідравлічну продуктивність у режимах змінного або постійного споживання. Робочі характеристики залишаються в межах розрахункових значень без просідань витрати чи напору. Гідравлічна частина не створює імпульсних навантажень, що дозволяє уникнути гідроударів. Охолодження двигуна здійснюється перекачуваною рідиною, що виключає перегрів навіть при тривалому циклі роботи. Підшипники не потребують обслуговування, а ущільнення стійке до зносу. Вертикальна компоновка корпусу дозволяє встановлення в обмежених монтажних зонах, включаючи шафи керування або модульні вузли.
